讨论 PyTorch 中胶囊网络（Capsule Networks）的原理、构建块、数学模型和实现。通过这篇文章，读者不仅可以了解胶囊网络的基本概念和高级数学原理，还可以掌握其应用方法和实际问题。

1. 简介

深度学习近年来取得了显着进展，特别是在计算机视觉、自然语言处理和其他人工智能应用领域。然而，当前的深度学习模型，尤其是卷积神经网络（CNN），存在一些局限性。例如，它们往往对输入的微小变化高度敏感，并且在学习复杂的空间层次结构方面效率不高。正是为了解决这些问题，胶囊网络（CapsNets）应运而生。

胶囊网络由Geoffrey Hinton、教授等人于2017年提出，旨在解决传统深度学习模型的一些基本问题。与传统深度网络相比，胶囊网络具有更强的识别复杂层次结构和空间关系的能力，这对于许多实际应用场景非常重要。

本文将详细介绍胶囊网络的基本概念，并从其背后的动机、核心构建模块到数学原理等方面进行深入讨论。我们还将与卷积神经网络进行比较，以更清楚地展示胶囊网络的优势。最重要的是，本文将提供使用 PyTorch 实现胶囊网络的完整实用指南，包括代码片段、注释和相关输出。

2。胶囊网络的起源和动机

胶囊网络（CapsNets）由 Geoffrey Hinton、Alex Krizhevsky、Ilya Sutskever 等人于 2017 年提出。这种网络模型的出现并非偶然，而是为了解决传统深度学习模型，特别是卷积神经网络（CNN）在几个方面的局限性。

动机：什么是胶囊网？

胶囊网络的最初设计意图主要来自于解决两个问题：局部敏感性和缺乏层次结构解析能力❀。

1. 局部敏感性：传统的CNN在图像识别任务中表现良好，但它们对输入的微小变化非常敏感。例如，稍微旋转或平移图像可以显着改变 CNN 的输出。
2. 层次结构解析能力不足：CNN主要关注局部特征，可能会忽略这些特征如何在更高层次上组织成有用的结构。这导致他们对复杂空间层次关系的理解存在缺陷。

解决方案：胶囊和动态路由

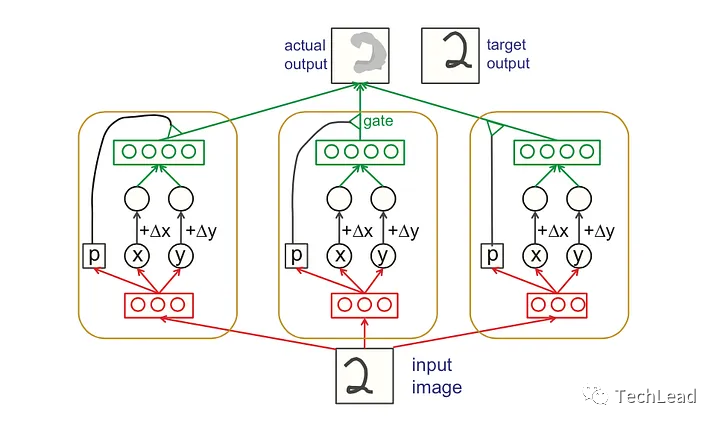

胶囊网络引入了“胶囊”的概念。每个胶囊都是一个小型神经网络，可以识别特定类型的视觉模式并将其存在的概率编码为姿势参数。通过这样的设计，胶囊可以保留更多的空间层次信息。

胶囊网络还引入了一种称为“动态路由”的机制。这种机制可以在不同胶囊之间传递信息，让网络更好地理解物体的内部组成和相对空间关系。

为什么重要？

理解胶囊网络的动机不仅可以帮助我们更好地理解它们是如何工作的，还可以让我们看到这个模型处理许多复杂任务的潜力。例如，在医学图像分析、自动驾驶和先进监控系统中，理解物体的几何结构和相对关系至关重要。

3。胶囊网络的基本构建模块

3.1 胶囊

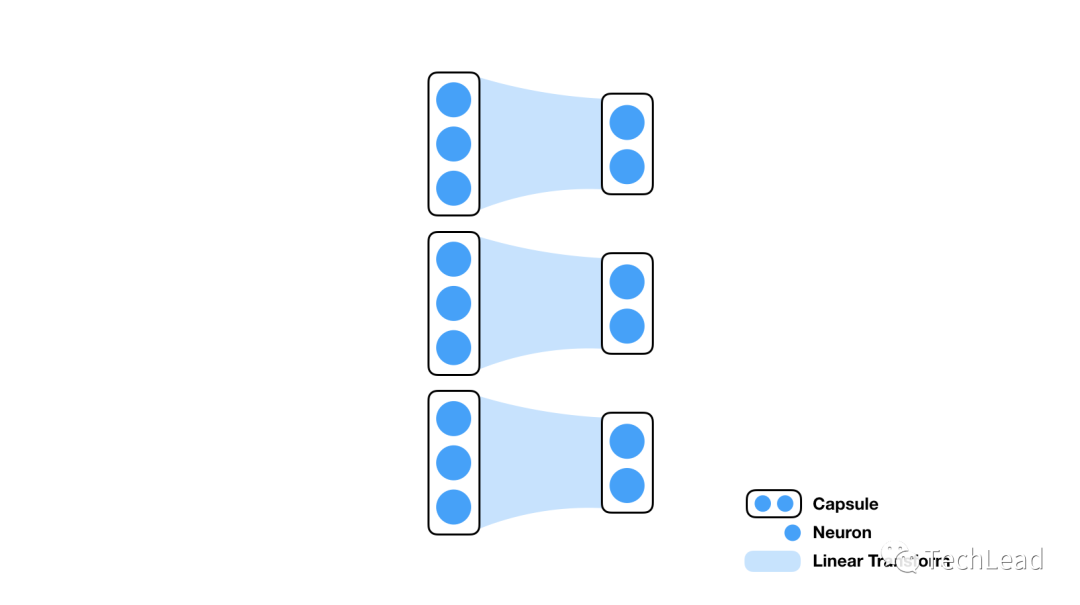

胶囊是胶囊网络（CapsNet）的核心组件，起着捕获和编码复杂模式和层次结构信息的作用。与传统神经网络中的神经元相比，胶囊具有更高维度的输出和更复杂的内部结构，这使得胶囊能够提供对输入数据更复杂、更丰富的描述。

高维输出向量

传统神经元的输出通常是表示特定特征或属性的激活强度的标量。相反，胶囊的输出是高维向量。该输出向量的模长度通常用于表示特定特征的存在或不存在，而向量的方向用于编码该特征的更多属性——例如位置、方向、大小等。

# Python/PyTorch代码示例: 胶囊输出向量
import torch

# 模拟一个胶囊的输出向量
capsule_output = torch.Tensor([0.8, 0.1, 0.3])

# 输出向量的模长
magnitude = torch.norm(capsule_output)
print("Magnitude of the capsule output:", magnitude.item())  # 输出模长，表示特征出现的概率

# 输出向量的方向
direction = capsule_output / magnitude
print("Direction of the capsule output:", direction)  # 输出方向，编码特征属性

局部不变性和局部可变性

当捕获图像或其他类型数据的局部特征时，胶囊可以保留局部不变性（例如，平移不变性），同时也保留局部可变性（例如，这种平衡使胶囊特别适合应用程序）需要对对象及其组件进行细粒度的描述。通过解码这些高维向量。

# Python/PyTorch代码示例: 使用胶囊输出进行信息解码
def decode_capsule_output(capsule_output):
    # 这里仅作为一个示例，实际应用会更复杂
    decoded_info = capsule_output * 2.0  # 假设解码过程
    return decoded_info

decoded_info = decode_capsule_output(capsule_output)
print("Decoded information:", decoded_info)

数学基础和低级运算

胶囊通常包含一系列低级数学运算，例如“squashing”函数用于限制输出向量的模长度。这些操作与胶囊的具体应用和架构相关，但旨在实现更复杂和丰富的数据表示。

# Python/PyTorch代码示例: 压缩函数
def squash(vector):
    norm = torch.norm(vector)
    return (norm / (1.0 + norm ** 2)) * vector

squashed_output = squash(capsule_output)
print("Squashed output:", squashed_output)

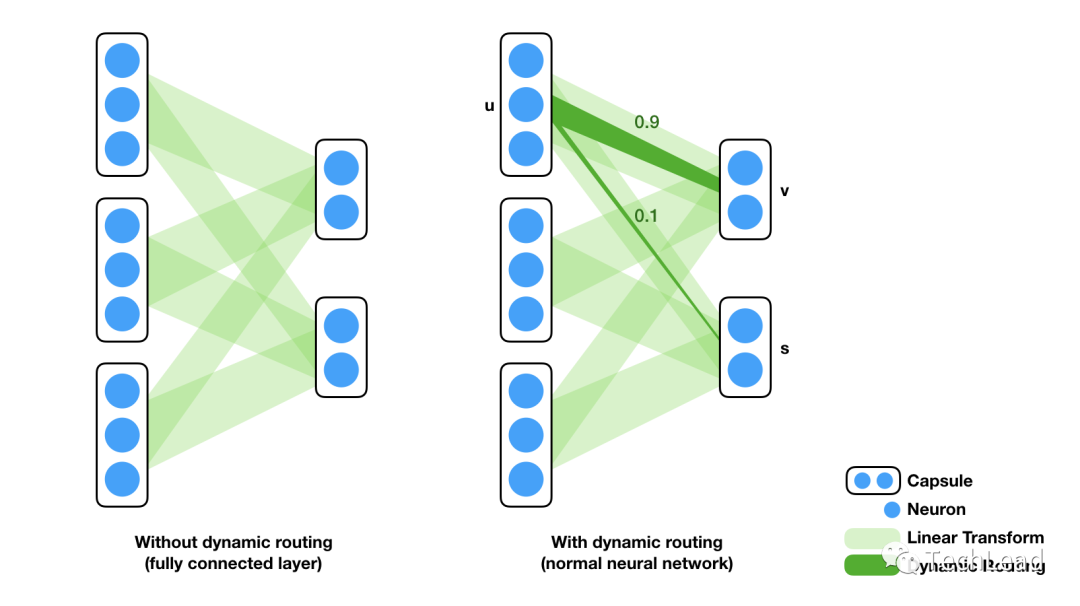

3.2 动态路由

动态路由是胶囊网络中的关键算法，用于在不同层之间传输信息。与传统的前向传播机制（例如最大池化操作和卷积神经网络（CNN））相比，动态路由具有更大的灵活性和信息保留能力。

路由机制和权重更新

在动态路由中，下部胶囊的输出被加权并求和以生成上部胶囊的输入。这个加权和不是固定的，而是通过迭代算法动态更新，这使得网络能够自适应地确定哪些信息转发到上层。

# Python/PyTorch代码示例: 动态路由
import torch
import torch.nn.functional as F

def dynamic_routing(lower_capsule_output, routing_iterations=3):
    batch_size, lower_dim, _ = lower_capsule_output.shape
    upper_dim = 10  # 假设上层胶囊有10个

    # 初始化路由权重为0
    b_ij = torch.zeros(batch_size, lower_dim, upper_dim)

    for i in range(routing_iterations):
        # 使用softmax计算每个下层胶囊到上层胶囊的权重（coupling coefficients）
        c_ij = F.softmax(b_ij, dim=2)

        # 计算上层胶囊的加权输入
        s_j = (c_ij[:, :, None] * lower_capsule_output).sum(dim=1)

        # 使用激活函数计算上层胶囊的输出（这里简化为ReLU）
        v_j = F.relu(s_j)

        # 更新路由权重
        b_ij += (lower_capsule_output * v_j[:, None, :]).sum(dim=-1)

    return v_j

# 模拟下层胶囊输出（batch_size=32, lower_dim=8, vector_dim=16）
lower_capsule_output = torch.rand(32, 8, 16)

# 运行动态路由算法
upper_capsule_output = dynamic_routing(lower_capsule_output)

算法优势及特点

1. 信息丰富：动态路由可以保留更多的结构信息，如对象的组件、层次关系等。
2. 参数效率：由于动态路由可以自适应地选择重要信息，因此可以减少网络中不必要的参数。
3. 鲁棒性：动态路由提高了模型对输入变化（例如平移、缩放）的鲁棒性。

从理论到实践

动态路由算法由Geoffrey Hinton等人于2017年首次提出。到目前为止已经有许多改进和变体。在实践中，动态路由算法通常需要结合特定的胶囊架构和任务进行优化。

例如，一些研究通过引入注意力机制（attention Mechanism）进一步提高动态路由的性能。在某些任务中，例如图像分割，还报告了动态路由与卷积层或递归层的组合。

4。胶囊网络的数学原理

4.1 向量表示

胶囊网络与传统神经网络的一个重要区别在于其对信息的高维向量表示。这种高维向量不仅仅是简单的数值集合，它具有丰富的几何和数学内涵。本节将深入研究这种向量表示的数学特性。

向量的角度和模长

在胶囊网络中，高维向量的模长（幅度）通常用来表示特定特征的概率或强度，而向量的方向对 ' 函数进行编码。其他属性，例如位置、旋转等。这种区别至关重要，因为它允许模型在统一框架内解决存在性和属性问题。

数学表达式如下：

[ \text{模块长度} = | \mathbf{v} |_2, \quad \text{方向} = \frac{\mathbf{v}}{| \mathbf{v } |_2} ]

旋转与变换

在胶囊网络中，高维向量通常需要一系列变换，通常通过矩阵乘法来实现。这些矩阵可以被认为是“变换矩阵”，其作用类似于传统的仿射变换，但在高维空间中。

# Python/PyTorch代码示例: 向量变换
import torch

# 初始向量
initial_vector = torch.Tensor([0.8, 0.2])

# 变换矩阵
transformation_matrix = torch.Tensor([[0.9, -0.1], [0.1, 0.8]])

# 应用变换
transformed_vector = torch.matmul(transformation_matrix, initial_vector)

内积和相似度

在动态路由算法中，两个胶囊之间的相似度通常通过其输出向量的内积来衡量。这种相似度计算可以有效地捕捉空间中两个高维向量的相对位置和方向，从而为路由提供有用的参考信息。

[ \text{similarity} = \mathbf{u} \cdot \mathbf{v} = \sum_{i} u_i \times v_i ]

# Python/PyTorch代码示例: 内积计算
similarity = torch.dot(initial_vector, transformed_vector)

在应用高维向量的子空间

中正交可以be 用于表示不同的、互斥的函数。例如，在自然语言处理中，不同词义的编码向量可以设计为彼此正交，以减少歧义。

高级数学工具：流形和信息几何

在更高级的胶囊网络研究中，流形学习和信息几何等数学工具也得到了应用。这些先进的数学工具可以帮助我们更精确地描述和理解高维向量空间的复杂结构。

4.2 路由算法

动态路由算法是胶囊网络的重要组成部分，其工作方式与传统神经网络中的前向传播算法有显着不同。该算法负责决定如何将输出向量从较低级别的胶囊路由到较高级别的胶囊，这个过程涉及一系列复杂的数学运算。在本节中，我们将深入研究动态路由算法的数学原理。

软路由与硬路由

在动态路由算法中，主要有两种类型：软路由和硬路由。软路由通常基于“赋予权重”的概念，通过学习到的参数来确定输出向量的组合；而硬路由则更直接，通常通过某种逻辑或决策树来确定路由。从数学上来说，软路由可以表示为：“或”聚合算法“来确定。

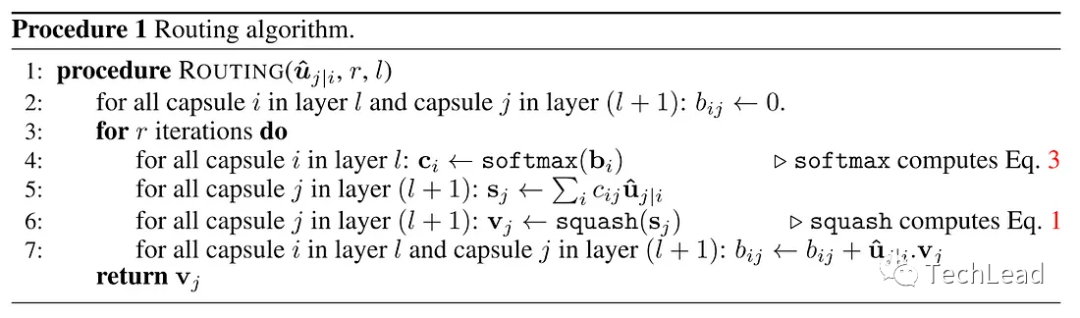

动态路由的迭代过程

动态路由算法通常以迭代的方式执行。在每次迭代中，下层胶囊通过“协商”的形式更新它们与上层胶囊之间的连接权重。

[ c{ij} = \frac{\exp(b{ij})}{\sumk \exp(b})] 其中 (b_{ij})通常是一个“相似度分数”，可以根据下胶囊和上胶囊的输出向量的内积来计算。

# Python/PyTorch代码示例: 动态路由算法
import torch.nn.functional as F

# 相似度得分矩阵
b = torch.randn(10, 6)  # 假设有10个底层胶囊和6个上层胶囊

# 更新路由权重
c = F.softmax(b, dim=1)

损失函数及优化

在动态路由算法中，损失函数通常涉及几个方面，包括但不限于向量模块长度的损失、分类精度的损失、路由稳定性的损失。这些损失共同推动模型的优化过程。

[ \mathcal{L} = \alpha \mathcal{L}\text{marg} + \beta \mathcal{L}\text{class} + \gamma \mathcal{L}_ \text{route} ]

其中，(\alpha, \beta, \gamma) 是用于平衡各种损失的超参数。

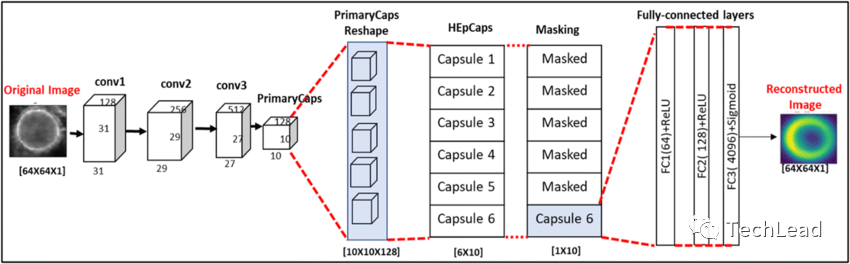

5。使用 PyTorch 实现胶囊网络

5.1 模型构建

使用 PyTorch 实现胶囊网络涉及几个关键步骤，包括定义下层和上层胶囊、实现动态路由算法以及形成模型。本节我们重点介绍模型的具体构建过程。

定义胶囊层

首先我们需要定义一个胶囊层，它通常由几个单独的胶囊组成。每个胶囊都是一个小型神经网络，可以使用标准的全连接层或卷积层来实现。

import torch
import torch.nn as nn
import torch.nn.functional as F

class CapsuleLayer(nn.Module):
    def __init__(self, num_capsules, num_route_nodes, in_channels, out_channels):
        super(CapsuleLayer, self).__init__()

        self.num_route_nodes = num_route_nodes
        self.num_capsules = num_capsules

        self.capsules = nn.ModuleList([
            nn.Conv2d(in_channels, out_channels, kernel_size=9, stride=2, padding=0)
            for _ in range(num_capsules)
        ])

动态路由

接下来我们需要实现胶囊之间的动态路由算法。这通常涉及一个或多个迭代过程来计算每个较低级别胶囊传递给每个较高级别胶囊的信息量。

    def forward(self, x):
        outputs = [capsule(x).view(x.size(0), -1, 1) for capsule in self.capsules]
        outputs = torch.cat(outputs, dim=-1)
        outputs = self.squash(outputs)
        return outputs

    def squash(self, tensor, dim=-1):
        squared_norm = (tensor ** 2).sum(dim=dim, keepdim=True)
        scale = squared_norm / (1 + squared_norm)
        return scale * tensor / torch.sqrt(squared_norm)

构建完整的模型

最后，我们将所有胶囊层和其他标准网络层（例如全连接层、损失层等）结合起来，构建完整的胶囊网络模型。

class CapsuleNetwork(nn.Module):
    def __init__(self):
        super(CapsuleNetwork, self).__init__()

        self.conv1 = nn.Conv2d(in_channels=1, out_channels=256, kernel_size=9, stride=1)
        self.primary_capsules = CapsuleLayer(num_capsules=8, num_route_nodes=-1, in_channels=256, out_channels=32)
        self.digit_capsules = CapsuleLayer(num_capsules=10, num_route_nodes=32 * 6 * 6, in_channels=8, out_channels=16)

        self.decoder = nn.Sequential(
            nn.Linear(16 * 10, 512),
            nn.ReLU(inplace=True),
            nn.Linear(512, 1024),
            nn.ReLU(inplace=True),
            nn.Linear(1024, 784),
            nn.Sigmoid()
        )

5.2 训练

成功构建胶囊网络模型后，下一步就是训练模型。训练过程中有几个关键因素需要特别关注，包括损失函数的选择、优化器的配置以及评价指标的设计。

损失函数设计

胶囊网络的损失函数通常是组合损失，包括重建损失（reconstruction loss）和边缘损失（edge loss）。

class CapsuleLoss(nn.Module):
    def forward(self, output, target, reconstructions, data):
        # Margin loss
        zero = torch.zeros(1)
        margin_loss = target * torch.clamp(0.9 - output, min=0.) ** 2 \
                    + 0.5 * (1. - target) * torch.clamp(output - 0.1, min=0.) ** 2
        margin_loss = margin_loss.sum()

        # Reconstruction loss
        reconstruction_loss = F.mse_loss(reconstructions, data.view(reconstructions.size()[0], -1))

        return (margin_loss + 0.0005 * reconstruction_loss)

优化器选择

通常使用 Adam 优化器，其自适应学习率通常在胶囊网络上表现相对较好。

from torch.optim import Adam

model = CapsuleNetwork()
optimizer = Adam(model.parameters())

训练循环

在训练循环中，我们需要确保发生前向传播、计算损失、执行反向传播并更新权重。

# 训练数据加载器
train_loader = ...

# 损失函数
criterion = CapsuleLoss()

for epoch in range(num_epochs):
    model.train()
    for batch_id, (data, target) in enumerate(train_loader):
        optimizer.zero_grad()
        output, reconstructions = model(data)
        loss = criterion(output, target, reconstructions, data)
        loss.backward()
        optimizer.step()

模型评估

训练完成后，除了检查训练数据上的表现外，还必须在验证数据集上进行评估。

model.eval()
total_correct = 0
total_test = 0

with torch.no_grad():
    for batch_id, (data, target) in enumerate(test_loader):
        output, _ = model(data)
        pred = output.data.max(1)[1]
        total_correct += pred.eq(target.data).cpu().sum()
        total_test += len(data)

accuracy = total_correct / total_test
print(f'Test Accuracy: {accuracy}')

6. 胶囊网络的实际场景应用

作为深度学习的新兴领域，胶囊网络在很多实际应用场景中展现了其独特的优势。这些应用程序通常涉及对几何变换高度敏感或需要高度精确地表示层次结构的任务。

6.1 计算机视觉

对象识别

胶囊网络通过更精确地表示对象的各个部分以及它们之间的空间关系，提供比传统卷积神经网络更准确的对象识别。

图像分割

胶囊网络在语义分割任务中也表现良好，能够准确地将图像分割成多个不同的对象或区域。

6.2 医学图像分析

在MRI、X光等医学图像分析中，胶囊网络可以更精确地识别各种生物结构，从而有助于早期诊断和制定治疗方案。

6.3 自然语言处理

虽然自然语言处理（NLP）主要以循环神经网络和 Transformer 结构为主，但胶囊网络在一些特定任务中也显示出其优势，例如文本分类和情感分析。

6.4 强化学习

在复杂环境中，胶囊网络可以作为智能体的视觉模块，提供更准确的环境检测和理解，从而帮助智能体更有效地做出决策。

7。总结

本文全面深入地讨论了 PyTorch 中 Capsule Networks 的原理、构建模块、数学模型和实现。我们还对胶囊网络在计算机视觉、医学图像分析等各种实际应用场景中的性能和优势做了深入分析。通过这篇文章，读者不仅可以了解胶囊网络的基本概念和高级数学原理理解。胶囊网络，还要掌握其应用方法和实际问题。总的来说，胶囊网络作为深度学习的创新发展，具有重要的理论和实践价值。
