Flutter教程：利用Flipboard风格的图片实现3D翻转动画

terry 2年前 (2023-09-23) 阅读数 83 #移动小程序

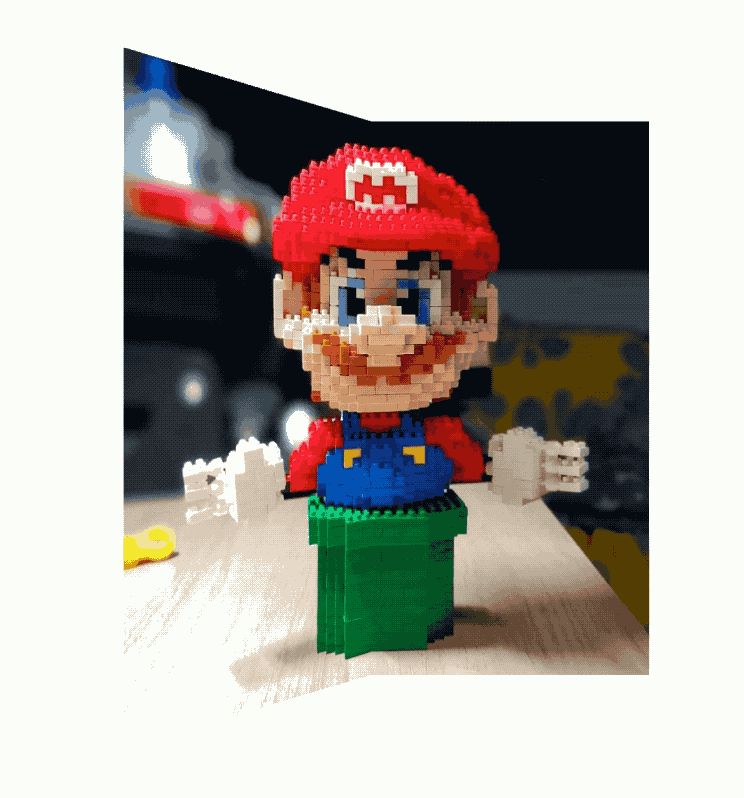

通过观察可以看到，这个动画分为两个过程

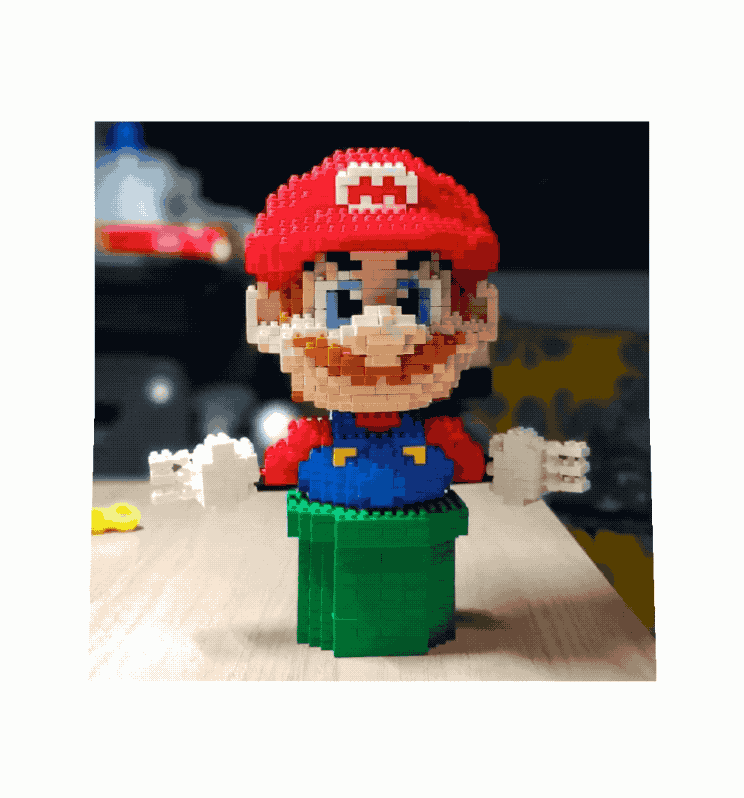

过程一：底部向上倾斜

过程二：向上翻转

过程三：右侧向上倾斜

将三维图像投影到二维平面上

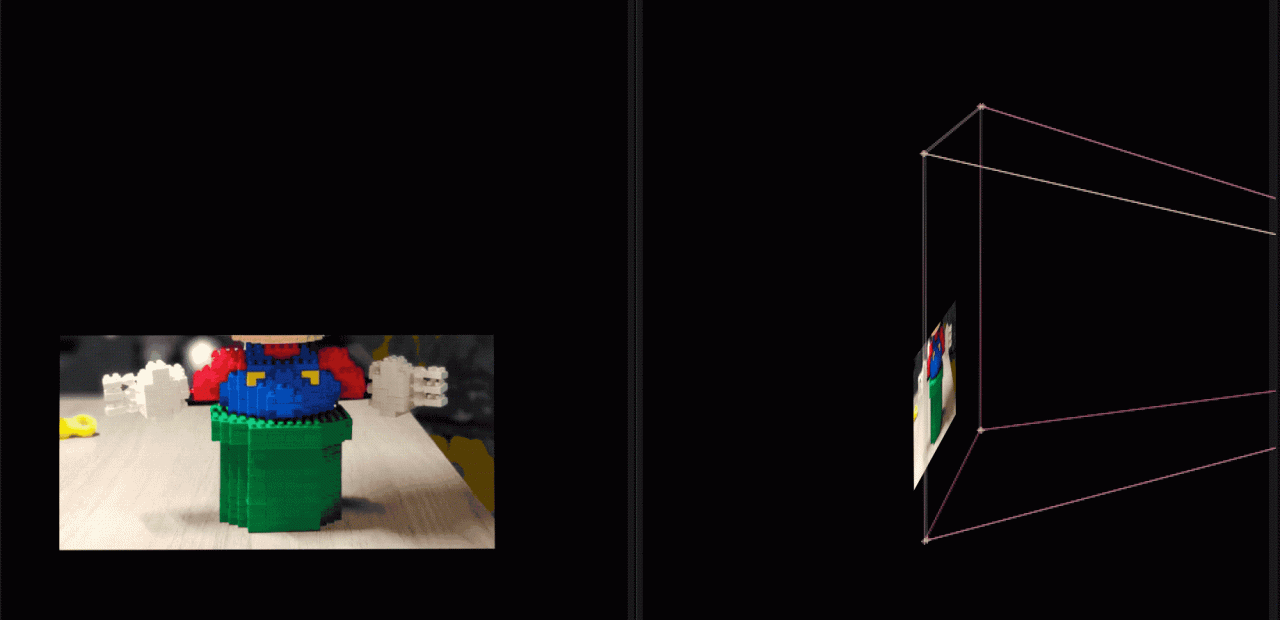

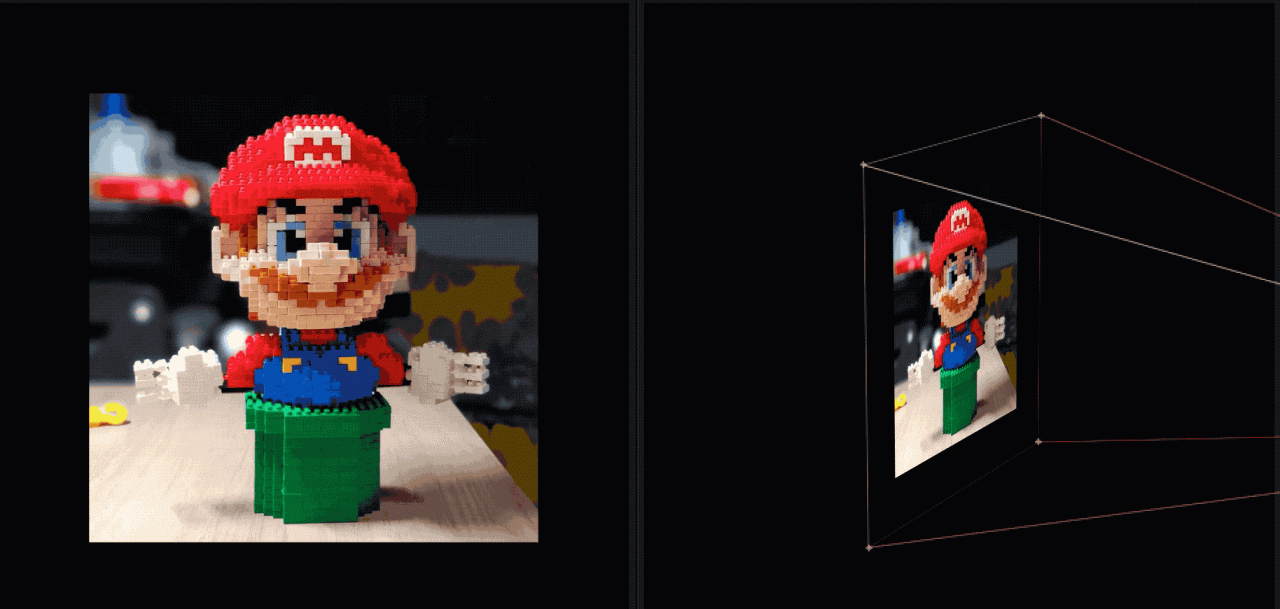

图像绕x轴旋转。左视图是旋转后投影到二维平面上的图像，右视图是旋转过程中的三维视图。

处理一

您可以将图像分割为顶部和底部。上半部分根本不动，下半部分绕x轴旋转。通过不断改变旋转角度，可以实现流程一

流程二

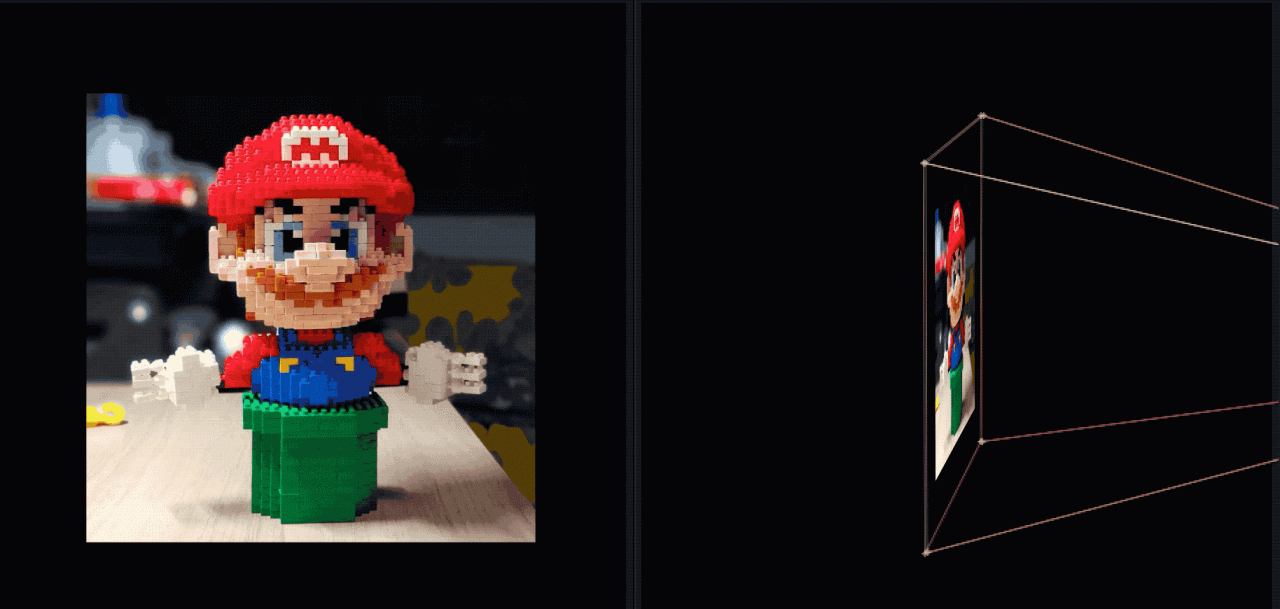

第二个流程稍微复杂一点。我们先看单帧情况。

红线的下半部分向上倾斜，但上半部分则没有。因此，请考虑将其分成两部分来绘制

下半部分

图像环绕绕 z 轴旋转 20 度
裁剪图像并仅删除一半
将图像旋转 45 度乘 45 度。 -axis
将图像绕 z 轴旋转 -20 度

顶部

图像绕 z 轴旋转 20 度
裁剪图像并仅拍摄上部❀图像绕 z 轴 0 度x轴（为什么？为了和其他进程统一，也为了方便写代码的处理）
图像绕z轴旋转-20度

拼接

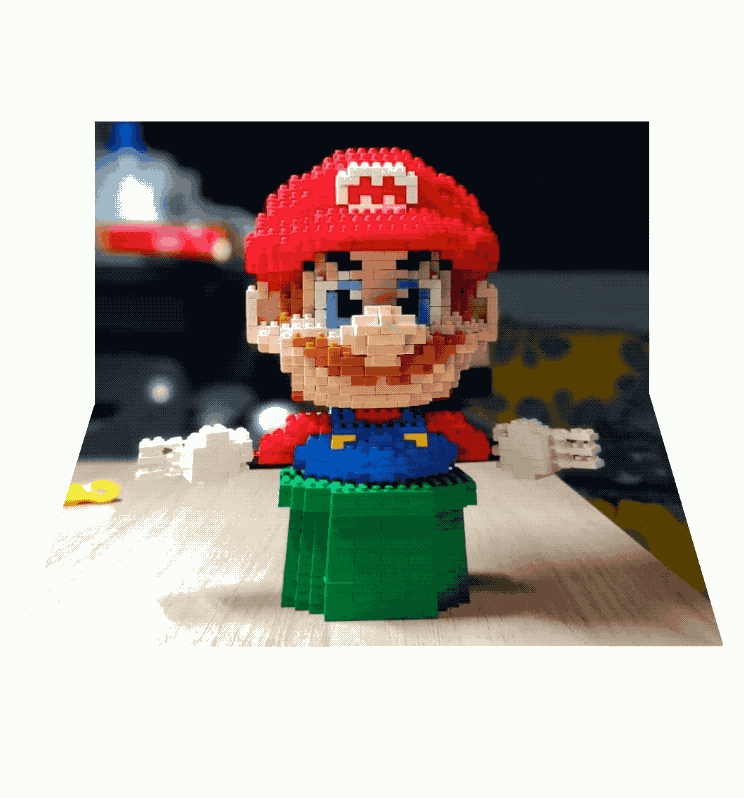

这两部分图像得到流程二中特定帧的效果

实现流程二的动画

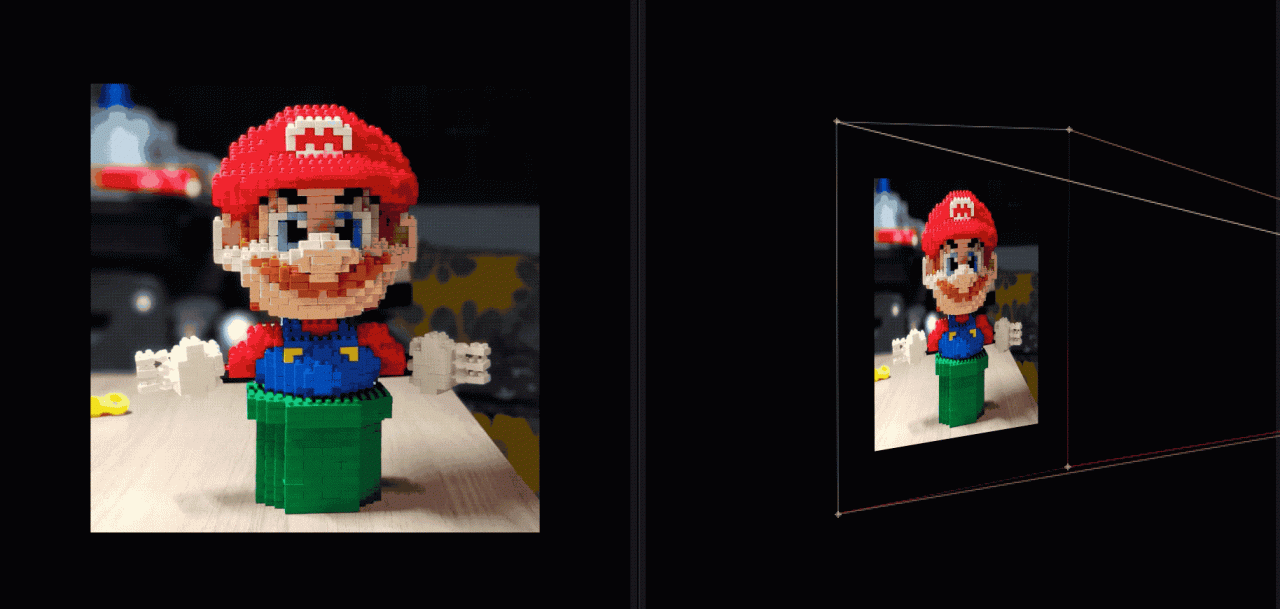

保持每一帧绕x轴旋转角度固定，通过改变左右旋转角度即可实现流程二的动画z 轴。

改进流程一（方便写代码）

流程后半部分

图像绕 z 轴旋转 0 度
裁剪图像并仅去除一半图像绕 z 轴旋转x轴一定量。角度
图像绕z轴旋转0度

不断改变x轴的旋转角度可以在图像下部产生动画效果。处理

处理顶部

图像旋转绕 z 轴旋转 0 度
裁剪图像并仅拍摄顶部
将图像绕 z 轴旋转 0 度

处理三

处理三并过程类似，不再赘述。

整个动画具体参数

流程一：
- 上半部分：旋转角度均为0
- 下半部分：绕z轴旋转角度始终为0，x轴旋转角度为0从0到-45度移动到
过程2：
- 上：绕z轴旋转角度从0到270度变化，绕x轴旋转角度固定为0度。绕z轴旋转角度始终为270度，绕x轴旋转角度为0-shift到45度
- 下半部分：绕z轴旋转角度始终为270度，并且绕 x 轴旋转角度始终为 0 度

代码编写

首先定义一个枚举来标识动画当前要去的位置流程

enum FlipAnimationSteps { animation_step_1, animation_step_2, animation_step_3 }
复制代码

设置动画参数并监控动画状态 ' 参见核心类AnimateFlipWidget。与动画相关的最重要的逻辑就在那里。

class AnimateFlipWidget extends AnimatedWidget {
  final Widget child;

  double _currentTopRotationXRadian = 0;
  double _currentBottomRotationXRadian = 0;
  double _currentRotationZRadian = 0;

  static final _topRotationXRadianTween =
      Tween<double>(begin: 0, end: math.pi / 4);
  static final _bottomRotationXRadianTween =
      Tween<double>(begin: 0, end: -math.pi / 4);
  static final _rotationZRadianTween =
      Tween<double>(begin: 0, end: (1 + 1 / 2) * math.pi);

  AnimateFlipWidget({Key key, Animation<double> animation, this.child})
      : super(key: key, listenable: animation);

  @override
  Widget build(BuildContext context) {
    final Animation<double> animation = listenable;

    return Center(
      child: Container(
        child: Stack(
          children: [
            Transform(
              alignment: Alignment.center,
              transform: Matrix4.rotationZ(currentFlipAnimationStep ==
                      FlipAnimationSteps.animation_step_2
                  ? _rotationZRadianTween.evaluate(animation) * -1
                  : _currentRotationZRadian * -1),
              child: Transform(
                transform: Matrix4.identity()
                  ..setEntry(3, 2, 0.002)
                  ..rotateX(currentFlipAnimationStep ==
                          FlipAnimationSteps.animation_step_3
                      ? _currentTopRotationXRadian =
                          _topRotationXRadianTween.evaluate(animation)
                      : _currentTopRotationXRadian),
                alignment: Alignment.center,
                child: ClipRect(
                  clipper: _TopClipper(context),
                  child: Transform(
                    alignment: Alignment.center,
                    transform: Matrix4.rotationZ(currentFlipAnimationStep ==
                            FlipAnimationSteps.animation_step_2
                        ? _currentRotationZRadian =
                            _rotationZRadianTween.evaluate(animation)
                        : _currentRotationZRadian),
                    child: child,
                  ),
                ),
              ),
            ),
            Transform(
              alignment: Alignment.center,
              transform: Matrix4.rotationZ(currentFlipAnimationStep ==
                      FlipAnimationSteps.animation_step_2
                  ? _rotationZRadianTween.evaluate(animation) * -1
                  : _currentRotationZRadian * -1),
              child: Transform(
                transform: Matrix4.identity()
                  ..setEntry(3, 2, 0.002)
                  ..rotateX(currentFlipAnimationStep ==
                          FlipAnimationSteps.animation_step_1
                      ? _currentBottomRotationXRadian =
                          _bottomRotationXRadianTween.evaluate(animation)
                      : _currentBottomRotationXRadian),
                alignment: Alignment.center,
                child: ClipRect(
                  clipper: _BottomClipper(context),
                  child: Transform(
                    alignment: Alignment.center,
                    transform: Matrix4.rotationZ(currentFlipAnimationStep ==
                            FlipAnimationSteps.animation_step_2
                        ? _currentRotationZRadian =
                            _rotationZRadianTween.evaluate(animation)
                        : _currentRotationZRadian),
                    child: child,
                  ),
                ),
              ),
            ),
          ],
        ),
      ),
    );
  }
}

复制代码

该类返回一个Stack布局，可以一起推断上下半部的变换结果（注：无法使用Solumn布局），两个儿童的变化是上下部分变化的结果。可以观察到，两个Transforms与之前的变换过程一致（绕Z轴旋转->裁剪->绕X轴旋转->绕Z轴旋转回来）。

参见裁剪流程底部

class _BottomClipper extends CustomClipper<Rect> {
  final BuildContext context;

  _BottomClipper(this.context);

  @override
  Rect getClip(Size size) {
    return new Rect.fromLTRB(
        -size.width, size.height / 2, size.width * 2, size.height * 2);
  }

  @override
  bool shouldReclip(CustomClipper<Rect> oldClipper) {
    return true;
  }
}
复制代码

定义一个类，继承CustomClipper类，并重写getClip来指定特定的裁剪区域。
